ADRF5046BCCZNADRF5046BCCZN-R7ADRF5046-EVALZ​

发布时间:2020/2/14 16:32:00 访问次数:81发布企业:深圳市烨弘轩电子有限公司

烨弘轩电子最新到货 有最新批号 朱S 13691880960 微信同号 可提供样品 批量 方案 技术资料 技术支持 竭诚为您提供优质服务。需要查询更多产品 www.yhx-group.com 。
有现货 可添加我们联系方式获取最优惠价格
原厂原包原标原装每一片都来自正规渠道每一片都可追溯



ADRF5046 是一款利用硅工艺制造的反射式单刀四掷 (SP4T) 开关。
ADRF5046 的工作频率范围为 100 MHz 至 44 GHz,具有低于 3.0 dB 的插入损耗和高于 31 dB 隔离性能。无论是直通路径还是热切换,该套件都具有 27 dBm 的射频 (RF) 输入功率处理能力。
ADRF5046 在 +3.3 V 正电源上消耗 3 μA 的低电流,在 −3.3 V 负电源上消耗 −110 μA 电流。
该套件提供互补金属氧化物半导体 (CMOS)/低电压晶体管-晶体管逻辑 (LVTTL) 兼容控制。
ADRF5046 采用符合 RoHS 指令的 20 端子 3 mm × 3 mm 岸面栅格阵列 (LGA) 封装,并可在 −40°C 至 +105°C 的温度范围内工作。
应用
工业扫描仪
测试和仪器仪表
蜂窝基础设施 – 毫米波 5G
军用无线电、雷达和电子对抗措施 (ECM)
微波无线电和甚小孔径终端 (VSAT)
超宽带频率范围:100 MHz 至 44 GHz
反射式设计
低插入损耗:
18 GHz 时为 1.5 dB
40 GHz 时为 2.5 dB
44 GHz 时为 3.0 dB
高隔离:
18 GHz 时为 46 dB
40 GHz 时为 33 dB
44 GHz 时为 31 dB
高输入线性度:
P0.1dB:27.5 dBm(典型值)
IP3:50 dBm(典型值)
高 RF 输入功率处理能力
直通路径:27 dBm
热切换:27 dBm
无低频杂散信号
0.1 dB 射频建立时间:50 ns
符合 RoHS 指令的 20 端子 3 mm × 3 mm LGA 封装

ADRF5046BCCZN
ADRF5046BCCZN-R7
ADRF5046-EVALZ

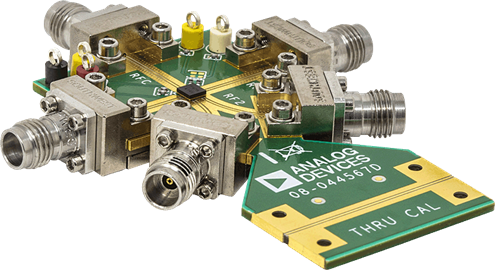

ADRF5046-EVALZ 是一款使用 4 层 64 mil 厚 RO4003 PCB 材料的完全填充的连接器化评估板。
为了正常工作,应分别对 VDD 和 VSS 测试点应用 +3.3V 和 -3.3V 两个电源电压,同时将其接地电压连接到 GND 测试点。应该对 V1 和 V2 测试点应用 0/+3.3V 两个控制输入电压以选择开关状态:RFC 至 RF1、RF2、RF3 或 RF4。



====================================
