ADMV7310BCEZADMV7310-EVALZ

发布时间:2020/2/13 11:59:00 访问次数:89发布企业:深圳市烨弘轩电子有限公司

烨弘轩电子最新到货 有最新批号 朱S 13691880960 微信同号 可提供样品 批量 方案 技术资料 技术支持 竭诚为您提供优质服务。需要查询更多产品 www.yhx-group.com 。
有现货 可添加我们联系方式获取最优惠价格
原厂原包原标原装每一片都来自正规渠道每一片都可追溯



最大转换增益:35 dB(典型值)

增益调节范围:40 dB(最小值)
PSAT:增益 = 23.5 dB 和 19.5 dB 时为 26 dBm(典型值)
OIP3:增益 = 23.5 dB 且每个信号音的 POUT = 16.5 dBm 时为 31 dBm(典型值)
OP1dB:增益 = 23.5 dB 和 19.5 dB 时为 25 dBm(典型值)
内置功率检波器
用于 LO 调零的内置包络检波器
完全集成的表面安装 50 端子 16.00 mm × 14.00 mm LGA_CAV 封装

ADMV7310 是一款完全集成的系统级封装 (SiP) 同相/正交 (I/Q) 升频器,可在直流至 2 GHz 的中频 (IF) 输入范围和 71 GHz 至 76 GHz 的射频 (RF) 输出范围之间工作。该套件使用由 6× 本地振荡器 (LO) 倍频器驱动的镜像抑制混频器。混频器输出后接可变增益放大器 (VGA) 和功率放大器 (PA),提供 35 dB(典型值)的转换增益。提供差分 I 和 Q 混频器输入,并可通过适用于直接转换应用的差分 I 和 Q 基带波形进行驱动。或者,可以针对单端应用使用一个外部 90° 混合和两个外部 180° 混合来驱动输入。
应用
E 频段通信系统
高容量无线回程
测试与测量
航空航天和防务

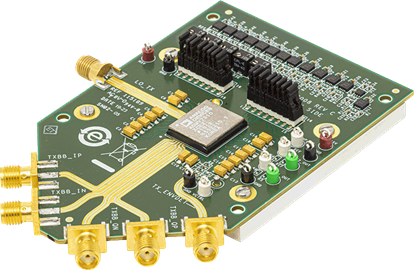

ADMV7310-EVALZ 评估板将 ADMV7310 与低压差 (LDO) 稳压器、电位计和波导背板结合在一起,可以快速轻松地评估 ADMV7310。利用 LDO 稳压器,可以由 ±5 V 电源为 ADMV7310 加电。利用电位计,可以针对各个增益范围进行栅极调节。
ADMV7310 是一款完全集成的系统级封装 (SiP) 同相/正交 (I/Q) 上变频器,可在直流至 2 GHz 的中频 (IF) 输入范围和 71 GHz 至 76 GHz 的射频 (RF) 输出范围之间工作。
优势和特点
利用板载 LDO 稳压器轻松加电
利用电位计进行增益调节和套件偏压调整
可选择使用连接器跳线绕过 LDO 稳压器
ADMV7310BCEZ
ADMV7310-EVALZ

====================================
