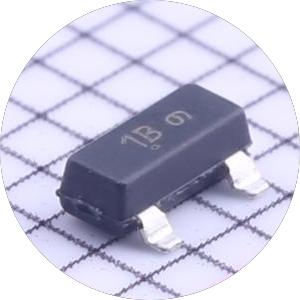

BC846BLT1G 双极性晶体管

BC846BLT1G 双极性晶体管属性

---

BC846BLT1G 双极性晶体管描述

BC846BLT1G 双极性晶体管的特性与应用
双极性晶体管（Bipolar Junction Transistor, BJT）是一种广泛应用于电子电路中的基本元件。BC846BLT1G是一款常见的小信号NPN型晶体管，因其出色的电气性能和多功能性而受到设计工程师的青睐。本文将针对BC846BLT1G的电气特性、工作原理、应用领域以及选型注意事项等方面进行详细探讨。
一、基本特性
BC846BLT1G是由NPN结构组成，其主要电气特性对于理解其应用十分重要。首先，该晶体管具备较低的集电极饱和压降（V_CE(sat)），通常在150mV左右，这意味着其在导通状态下具有较低的功率损耗。在大多数情况下，这种特性使得BC846BLT1G非常适合于低功耗应用。
其最大集电极电流（I_C）的规格为100mA，能有效地支持较低电流的信号放大或开关操作。同时，BC846BLT1G的最大集电极-发射极电压（V_CE）为65V，这为其在中等电压应用中提供了良好的灵活性。在工作频率方面，该型号晶体管具有相对较高的增益带宽积，约为100MHz，显示出其在高速开关和放大器应用中的适用性。
二、工作原理
BC846BLT1G作为NPN型晶体管，其工作原理可以通过下述三个基本工作状态来描述：放大状态、饱和状态和截止状态。在放大状态下，小的基极电流（I_B）会使得集电极电流（I_C）流过，即I_C = β * I_B，其中β为直流电流增益。此时，输入信号被有效放大，适用于信号处理的应用。
在饱和状态下，基极电流的增加使得晶体管完全导通，从而允许较大电流通过集电极与发射极之间。此时，晶体管相当于一个闭合开关，常用于开关电源、继电器驱动等应用。而在截止状态下，基极电流为零，集电极与发射极之间的电流几乎为零，适用于需要断开电流的情形。
三、应用领域
BC846BLT1G广泛应用于各种电子设备中。由于其适应低功率和小信号特性，通常被用作放大器、开关、信号调理和振荡器等电路中。在消费电子产品中，BC846BLT1G被用于音频放大、调制解调器以及其他信号处理电路。同时，在计算机和通信设备中也具有重要应用，如用于处理低功率信号的运算放大器电路。
在汽车电子领域，BC846BLT1G也受到重视。在车辆的传感器和控制系统中，其能够高效地处理快速变化的信号，保证安全性与性能。在LED驱动电路和其它高效照明设备中，该晶体管也展现出其优良的开关特性，有效提高了能量利用率。
此外，BC846BLT1G在工业自动化设备中同样不可或缺，主要用于信号放大和控制信号处理，满足高可靠性和长寿命的需求。根据不同的应用需求，BC846BLT1G还可以与其它电子元件相结合，形成更为复杂的电路设计。
四、选型注意事项
在选择BC846BLT1G作为设计元件时，有几个关键参数需要特别关注。首先，确认所需的集电极电流和电压是否在BC846BLT1G的规格范围内，以防止电路在高负荷下损坏。其次，要注意工作频率和增益带宽积的匹配，确保晶体管能够在预期的应用频段内有效工作。
此外，环境温度也是一个重要因素。BC846BLT1G的工作温度范围通常为-55至+150摄氏度，设计的电路要考虑到温度对器件性能的影响。信号的波形特性和负载条件也应当纳入考虑，以避免在实际应用中发生非线性失真或开关延迟等问题。
在PCB设计中，考虑PCB的导电性与散热性也十分关键。应合理布局，使得BC846BLT1G不会因为高温而提前失效，尤其是在高频和高压应用中。最后，还需要根据电路特性选择合适的偏置电阻，以保证晶体管能够在最佳状态下工作。
五、与其他晶体管的比较
虽然BC846BLT1G具备诸多优点，但在实际应用中也常常需要与其他型号晶体管进行比较。例如，在一些高功率应用中，设计师可能会选择功率NPN晶体管，以满足更高的电流与电压要求。而在需要超低功耗的应用中，场效应晶体管（FET）可能会更加适合，因为FET在静态状态下的功耗更低。
BC846BLT1G的电流增益虽然较大，但在需要更高增益的放大应用中，在选择时也要仔细分析，确保所用的晶体管能够最大限度地提升系统性能。除了电气特性外，机械特性和封装形式也是影响选择的重要因素。
综上所述，BC846BLT1G作为一种经典的小信号NPN型晶体管，其性能和适用场景都极为广泛，深入理解其特性能帮助工程师在不同的电路设计中做出更合理的选择。随着电子技术的不断发展，BC846BLT1G的应用前景仍将持续扩大，成为创新设计中的重要元件。
