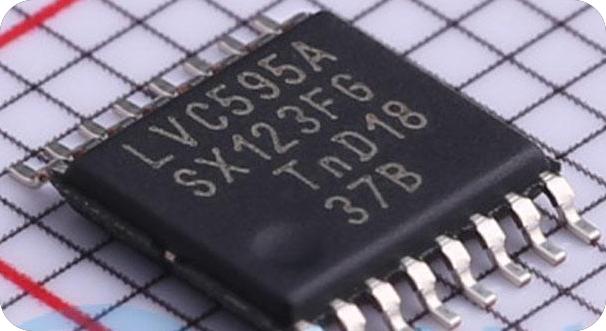

74LVC595APW 移位寄存器

74LVC595APW 移位寄存器属性

---

74LVC595APW 移位寄存器描述

74LVC595APW 移位寄存器的特性与应用研究
在现代数字电子设计中，移位寄存器作为基础的存储器件之一，普遍应用于数据处理与传输系统。74LVC595APW是一款高性能的8位移位寄存器，它集成了多个功能，为用户提供了灵活的数据存储和操作选择。在此文中，我们将着重探讨74LVC595APW的工作原理、特性、接口以及其广泛应用于数字系统中的重要性。
1. 74LVC595APW的基本结构
74LVC595APW是一种串行输入、并行输出的8位移位寄存器，属于74系列逻辑器件。该芯片包含8个触发器，通过移位实现数据的存储和传输。其主要引脚包括数据输入引脚、时钟引脚、锁存引脚以及输出引脚。数据通过串行输入（DS）进入寄存器，并在时钟信号的控制下依次移位到各个触发器中，当数据完成移位后，可以通过并行输出引脚以并行的方式输出数据。
2. 工作原理与时序特征
74LVC595APW的工作可以分为两个主要阶段：数据输入与数据输出。在数据输入阶段，通过DS引脚输入的信号会被注册，并在每一个时钟脉冲（SRCLK）的上升沿进行移位处理。具体而言，当SRCLK引脚接收到一个高电平脉冲时，DS引脚的信号会被采样并移入寄存器的第一个触发器中，然后触发器中的数据逐步移位至下一触发器，以此类推，直到第八个触发器。
在数据输出阶段，当寄存器中的数据完成移位，用户可以通过并行输出引脚（Q0至Q7）获取存储的数据。与此同时，OE（输出使能）引脚的状态控制着输出信号的有效性。当OE为低电平时，输出有效；当OE为高电平时，所有输出均为高阻态。
3. 电气特性与设计规范
74LVC595APW在供电电压上具有很好的适应性，通常工作电压范围为2.7V至3.6V，适合于低电压系统。其功耗特性亦显著优于传统的74系列器件，在现代电子产品中尤为重要，尤其是在移动设备和嵌入式系统中，低功耗设计能够显著延长电池续航时间。
此外，74LVC595APW的输入和输出引脚都具有较强的抗干扰能力，能够在工业环境下正常工作。对于高速应用，其最大工作频率可达50MHz，能够满足许多对数据传输速率要求较高的应用。
4. 应用实例分析
74LVC595APW可以应用于多种场合，尤其是在需要将串行数据转换为并行数据的场合。例如，在LED驱动中，数字电路常常需要将来自微控制器的串行数据转化为控制信号以驱动多个LED灯。在这种情况下，74LVC595APW可通过其并行输出端口直接驱动多个LED，简化了电路设计，并降低了对微控制器引脚数量的需求。
另一个典型应用是用于扩展微控制器的IO端口。当微控制器的IO端口不足以满足应用需求时，可以利用74LVC595APW进行端口扩展。通过少量的IO引脚控制多个外设，此方案大大提高了系统的灵活性和扩展性。
在音频设备中，74LVC595APW同样扮演着重要角色。它可以用于控制音效设备中的多个音量控制通道，以实现不同音频信号的处理。通过快速的数据移位与并行输出，该器件能够快速有效地控制音频处理周期内的多项参数。
5. 与其他芯片的对比
在考虑使用74LVC595APW的同时，设计者通常会对比其他类型的移位寄存器。与传统的CD4015系列相比，74LVC595APW具有更高的工作频率和更低的功耗，适合现代数字系统的需求。而在与其他先进的移位寄存器如74HC595进行比较时，74LVC595APW则提供了更高的电源电压适应性，能够在更广泛的工作环境下运行。
6. 开发与调试中的注意事项
在实际开发中，工程师需特别关注74LVC595APW的引脚配置与电气连接。由于其输出引脚在高阻态下可赋予总线的浮动，使得系统规划与PCB布局时需谨慎，以避免不必要的干扰。此外，适当的去耦电容应被放置在电源引脚附近，以保证芯片在高频应用下的稳定性。
对于调试过程中，建议仅在测试阶段使用单一的LED等负载设备，避免因过载而导致芯片损坏。在应用开发完成后，可通过逻辑分析仪对时序和数据完整性进行验证，确保移位寄存器在实际工作环境中能够稳定运行。
74LVC595APW作为一款效率高、性能优越的移位寄存器，在数字电路设计中展现出其独特的优势。随着电子技术的不断发展，对该器件及其在更复杂系统中应用的探索仍然在进行中。

---
