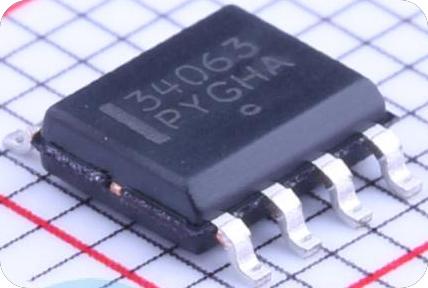

MC34063ADR2G 可调电压器

MC34063ADR2G 可调电压器属性

---

MC34063ADR2G 可调电压器描述

MC34063ADR2G 可调电压器的工作原理与应用
MC34063ADR2G是一款广泛使用的降压转换器，其设计目的在于为各种电子设备提供稳定的电压源。该电压调节器的主要特性是其能够在较宽的输入电压范围内提供调节后的输出电压，特别适用于电池供电的应用和便携式设备中。它的结构简单，成本低廉且功能强大，因此在电子行业中广受欢迎。
1. MC34063ADR2G的基本特性
MC34063ADR2G是一款集成的DC-DC转换器，能够实现升压、降压和反向转化的功能。这款器件支持输入电压范围从3V到40V，输出电流最大可达1.5A，同时它的效率在某些条件下可以达到85%以上。这种高效能的输出无疑为各种应用提供了极大的便利。
MC34063ADR2G具有几个关键特性，包括可调输出电压、放大功能、内置振荡器、短路保护等。同时，集成的电流控制和反馈机制使得该芯片在实现稳压的同时保护了用电设备，避免由于电流过大而导致的损坏。
2. 工作原理
MC34063ADR2G的工作原理基于开关调制技术。其核心元件包括开关管、电感、电容和二极管。在正常工作状态下，当控制电压的信号到来时，开关管被开启，电流流经过电感产生磁场。当开关管关闭时，电感中的能量则通过二极管释放，并储存在输出电容中。这一过程不断重复，使得输出电流保持稳定。
在可调模式下，MC34063ADR2G的设计使得使用者能够通过外部电阻设定输出电压。通过调节反馈电路中的电阻，可以精确调控输出电压的值。这种方法不仅简单有效，而且在实际应用中被广泛采用，适合不同的需求。
3. 应用领域
由于其优异的性能，MC34063ADR2G被广泛应用于多种领域。其中包括：
- 电池供电设备：在便携式设备中，通常需要将电池电压转换为所需的工作电压。MC34063ADR2G能够满足这一需求，提供稳定的输出。
- 电源适配器：在许多电子设备中，外围电源适配器需要实现不同电压的转换，MC34063ADR2G由于其宽广的输入输出范围，适合在该领域中应用。
- 仪器仪表：在许多测量设备中，稳定的电源对于提高测量精度至关重要，MC34063ADR2G能够提供稳定的电压，确保测量结果的准确性。
- LED驱动器：在LED照明系统中，常常需要对电流进行精准控制，而MC34063ADR2G正好能够提供所需要的电流稳定性，有效延长LED的使用寿命。
- 通信设备：许多通信设备需要为各个功能模块提供不同的电压，采用MC34063ADR2G的电压调节功能能够轻松实现。
4. 电路设计与布局
在实际电路设计中，MC34063ADR2G的性能不仅受其自身特性影响，还与周围的元器件布局、阻抗搭配等密切相关。在设计时，首先需要选择合适的电感和电容，包括开关频率、输出电流和工作温度等因素也要考虑进去。通常情况下，电感的选择会直接影响到输出波形的平滑程度及电源稳定性。
此外，为了减少电磁干扰和其他噪声，布局时应注意信号路径的最短化，并合理安排元件的位置。开关管和二极管的选择也需基于具体应用场景的需求，以确保电路在高负载情况下依然能够稳定工作。
在构建反馈回路时，使用合适的电阻值可以调节目标输出电压。在设计时，建议建立良好的反馈回路和频率补偿以增强电路的稳定性。综合考虑以上因素，合理的电路设计能够使得MC34063ADR2G的性能得到最大化的发挥。
5. 相关注意事项
虽说MC34063ADR2G在多种应用场景中表现出色，但在使用过程中仍需注意一些事项。首先，输入和输出电容的选择至关重要。适当的电容不仅可以改善电源的稳定性，还能有效滤除输入的纹波干扰。
另外，开关频率的选择也影响着电源的效率与发热量。过高的频率虽然可以减小电感的体积，但也可能导致开关损耗的增加。因而在设计时应根据实际需求对频率进行合理设定。
在整合电路时要确保足够的散热能力，尤其是当工作在高电流输出时，适当的散热设计可以有效避免器件的过热及失效。此外，MC34063ADR2G在不同的环境条件下性能可能会有差异，因此在高温或潮湿的环境中使用时，应特别关注其稳定性和可靠性。
MC34063ADR2G在集成电路设计中的重要性不可小觑，其优良的性能和广泛的适用性使其成为了众多电子设计中的重要选择。随着电子技术的不断发展，MC34063ADR2G及类似的电压调节器将在未来的创新与应用中发挥更加重要的作用。
