RFI抑制应开始于设备级，MC74VHC1GT125DF2然后补充机壳和电缆级的保护。最关键的电路是工作在最低信号电平的和那些最靠近输入／输出(IO)电缆的。

   保持所有关键信号环路的面积尽可能地小，尤其是输入电路和低电平放大器的反馈电路。敏感的IC应直接在其输入端用射频滤波器保护，如图14-2所示，一个低通R-C滤波器包括一串联的阻抗（铁氧体磁珠、电阻或电感），在敏感设备的输入端用一个旁路电容去转移射频电流远离设备，防止音频检波。

   一个有效的RFI滤波器可用一个有50～10 0Q阻抗的串联元件和一个只有几欧姆或更小阻抗的旁路元件（通常是一个电容）制成，这两种元件由关注的频率确定。

   直流压降可接受时，电阻可被用作串联元件。当频率高于30MHz时，铁氧体磁珠工作良好，而且没有任何直流压降。

   低于约10MHz，必须用电感，因为串联元件应具有50～lOOfl的阻抗。让我们考虑串联阻抗是62. 8fl的情况。确定合适电感值的方法很容易。感抗的大小可写为因此，选择一个电感以使频率和电感的乘积等于10，例如，1MHz时10VH或10MHz时lruH。

   在一些情况下，串联元件是电缆或PCB迹线的电感时，一个旁路电容即有效。

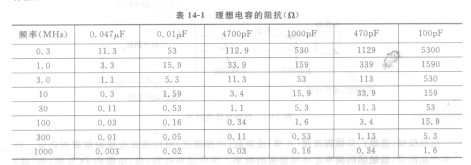

   表14-1列出了不同频率理想电容器（没有串联电感或电阻）的阻抗值。频率范围为80～1000MHz(欧盟要求的作辐射抗扰度测试的频率范围)时，对于阻抗范围从0.16～1.99n，lOOOpF是一个射频滤波电容有效的值。对于较低频率的传导抗扰度问题，可能需要更大的电容值。
