通信参数的设置
发布时间:2019/6/11 21:56:23 访问次数:1337
通信参数的设置JM20329-LGCA3E

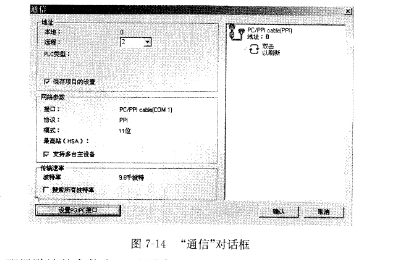

不同的网络配置,其通信参数的设置是不同的。要进行通信参数设置,应首先运行STEP⒎Micro/WIN软件进人“通信”对话框,如图714所示。
图⒎14中配置默认的参数为:远程设备地址,2;本地设各地址,0;通信接口,PC/PPI电缆(计算机通信接口为COM1);通信协议,PPI协议;传输速率,9,6kbps;传送字符数据格式,11位。
可根据需要更改以上参数的设置,具体步骤如下:
①双击“通信”对话框中右上角的PC/PPI电缆图标,出现“设置PG/PC接口(Set PG/PCIllterface)”对话框,如图715所示。
②单击“设置PG/PC接口”对话框中的“属性(Properties)”按钮,出现“PC/PPI电缆属性(Pr。pe而es PC/PPI Cable(PPI))”对话框。
③“PC/PPI电缆属性”对话框的“PPI”选项中对本站(STEP7Micro/WIN) 地址(默认设置为0,一般不需改动)、通信超时进行设定;可选择使用PPI高级选项和多主站网络;可对网络传输速率、网络最高站址进行选择。
单击“本地连接(Locd Con∝cting)”选项,可选择计算机的通信接口,以及选择是否使用调制解调器进行通信。
通信参数的设置JM20329-LGCA3E
不同的网络配置,其通信参数的设置是不同的。要进行通信参数设置,应首先运行STEP⒎Micro/WIN软件进人“通信”对话框,如图714所示。
图⒎14中配置默认的参数为:远程设备地址,2;本地设各地址,0;通信接口,PC/PPI电缆(计算机通信接口为COM1);通信协议,PPI协议;传输速率,9,6kbps;传送字符数据格式,11位。
可根据需要更改以上参数的设置,具体步骤如下:
①双击“通信”对话框中右上角的PC/PPI电缆图标,出现“设置PG/PC接口(Set PG/PCIllterface)”对话框,如图715所示。
②单击“设置PG/PC接口”对话框中的“属性(Properties)”按钮,出现“PC/PPI电缆属性(Pr。pe而es PC/PPI Cable(PPI))”对话框。
③“PC/PPI电缆属性”对话框的“PPI”选项中对本站(STEP7Micro/WIN) 地址(默认设置为0,一般不需改动)、通信超时进行设定;可选择使用PPI高级选项和多主站网络;可对网络传输速率、网络最高站址进行选择。
单击“本地连接(Locd Con∝cting)”选项,可选择计算机的通信接口,以及选择是否使用调制解调器进行通信。
