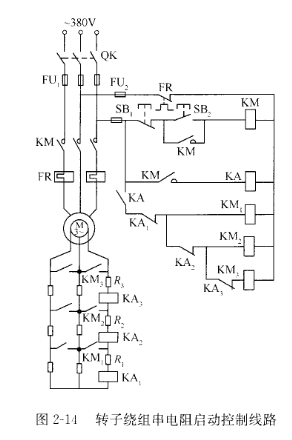

转子绕组串电阻启动控制线路如图214所示。该线路按照电流原则实现控制,利用电流继电器根据电动机转子电流大小的变化来控制电阻的分组切除。KAl~KA3为欠电流继电器,其线圈串接于转子电路

中,KA1~KA33个电流继电器的吸合电流值相同,但释放电流值不同,KAl的释放电流最大, A42MX16-1TQG176M首先释放,KA2次之,KA3的释放电流最小,最后释放。刚启动图⒉11 转子绕组串电阻启动控制线路 时启动电流较大,KAl~KA3同时吸合动作,使全部电阻接人。随着电动机转速升高电流减小,KAl~KA3依次释放,分别短接电阻,直到将转子串接的电阻全部短接。

    启动过程如下:合上开关QK→按下启动按钮SB2→接触器KM通电,电动机M串人全部电阻αl+R2+R3)启动→中间继电器KA通电,为接触器KM1~KM3通电做准备→随着转速的升高,启动电流逐步减小,首先KA1释放→KAl常闭触头闭合→KM1通电,转子电路中KM1常开触头闭合→短接第一级电阻R〗→然后KA2释放→KA2常闭触头闭合→KM2通电、转子电路中KM2常开触头闭合9短接第二级电阻R2→KAJ最后释放→KA3常闭触头闭合→KM3通电,转子电路中KM3常开闭合→短接最后一段电阻R'电动机启动过程结束c控制线路中设置了中间继电器KA,是为了保证转子串人全部电阻后电动机才能启动。

   若没有KAp当启动电流由零上升至尚未到达电流继电器的吸合电流值时,KAl~KA3不能吸合,将使接触器KM1~KM3同时通电,则转子电阻(R1+It’2+R3)全部被短接,则电动机直接启动。设置KA后,在KM通电后才能使KA通电,KA常开触头闭合,此时启动电流已达到欠电流继电器的吸合值,其常闭触头全部断开,使KM1~KM3线圈均断电,确保转子串人全部电阻,防止电动机直接启动。
