   接地与接零混用的危害是什么?

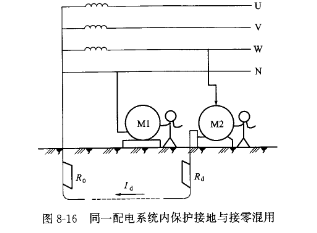

   在由同一台配电变压器或同一段母线供电的低压配电系统内,应选择采用同一种保护方式,或者全部采用保护接地,或者全部采用保护接零,而不能同时采用保护接地和保护接零这两种不同的方式。如果同时采用了接地与接零两种保护方式(图⒏16),当实行保护接地设备(如M2)万一发生了碰壳故障,则零线的对地电压将会升高到电源相电压的一半或更高。这时,实行保护接零(因直接与零线相接)的所有设各(如MD上,便会带有同样高的电位使设各外壳等金属部分将呈现较高的对地电压,从而危及操作人员安全。所以同一低压配电系统内,保护接零保护接地这两种不同方式一定不能混用。

   实行零线重复接地的作用是什么?需要重复接地的部位有哪些?

   在中性点直接接地的低压配电系统中,为确保接零保护方式的安全可靠,防止零线所造成的危害,系统中除了工作接地外,还必须在整个零线的其他部位再进行必要的接地。这种接 地称为重复接地。事实上,保护接零本身就包含着必须重复接地的要求。

   需要进行重复接地的部位有:

   ①架空线路或分支线的首端与终端处。

   ②无分支的架空线路的沿线每隔1km处。

   ③电缆或架空线路引人屋内的进线处。

   ④车间内零干线的终端处,以及零干线很长时,其中间的适当部位处。

   ⑤屋内设备接地时,应将零线与所有低压开关等设备及控制屏的接地装置相连接。若未实行这种重复接地(图孓17),则当零线万一断线而同时又发生某一设备(如电动机M2)碰壳(W相绝缘损坏)时,断线处(M)后边所有用电设备(如M3)的外壳上,虽在自身并无故障的情况下,也会出现较高的对地电压(为电源一相对地电压U=”0V),这会严重威胁人身安全。如果实行零线重复接地后(重复接地电阻为Re),M3外壳的对地电压便可大为降低(仅等于故障电流rd与Re的乘积),若Re=RO=4Ω,则Uc便只为电源相电压的1/2,从而可减小到触电的危险程度;且由于此时已接通了故障电流回路,rd也就会使保护设备(如熔断器等)动作而切断电源。
