   外界对变频器的干扰主要有哪些?

   外界对变频器的干扰主要来自电源进线,主要包括以下方面。

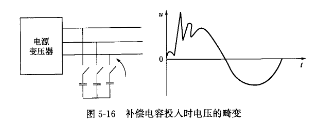

   (1)当电源侧的补偿电容器投人网络时,在暂态过程中电源电压将出现很高的峰值,如图⒌16所示。其结果可能使整流二极管因承受过高的反向电压而损坏。



   图⒌16 补偿电容投人时电压的畸变

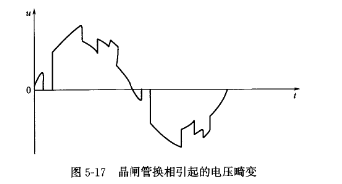

   (2)当网络内有容量较大的晶闸管换向设备时,由于晶闸管总是在每半个周期的部分时间导通,在其导通时容易使网络电压出现凹口,如图⒌17所示。它不仅污染了电网,并使整流二极管有可能因出现较大的反向电压而损坏。

   在变频器的输人电路中接人交流电抗器,可以有效抑制上述两种干扰源。




   STW9N150



   外界对变频器的干扰主要有哪些?

   外界对变频器的干扰主要来自电源进线,主要包括以下方面。

   (1)当电源侧的补偿电容器投人网络时,在暂态过程中电源电压将出现很高的峰值,如图⒌16所示。其结果可能使整流二极管因承受过高的反向电压而损坏。



   图⒌16 补偿电容投人时电压的畸变

   (2)当网络内有容量较大的晶闸管换向设备时,由于晶闸管总是在每半个周期的部分时间导通,在其导通时容易使网络电压出现凹口,如图⒌17所示。它不仅污染了电网,并使整流二极管有可能因出现较大的反向电压而损坏。

   在变频器的输人电路中接人交流电抗器,可以有效抑制上述两种干扰源。
