传导骚扰测试方法
发布时间:2019/1/16 20:32:10 访问次数:4287
传导骚扰测试方法HCF4047M013TR
与辐射骚扰测试相比,传导骚扰测试需要较少的仪器,不过,一种很重要的条件是需要一个2m×2m以上的参考地平面,并超出EUT边界至少0,5m。因为屏蔽室内的环境噪声较低,同时屏蔽室的金属墙面

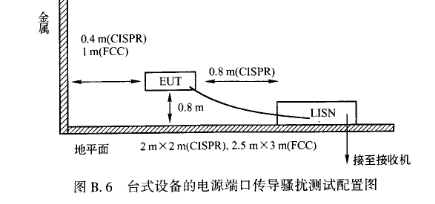

或有地板可以作为参考接地板,所以传导骚扰测试通常在屏蔽室内进行。图B.6是台式设备的电源端口传导骚扰测试配置图,LISN实现传导骚扰信号的拾取与阻抗匹配,再将信号传送至接收机(具体测试的原理图在案例3中有描述)。对于落地式设备,测试时,只要将被测设备放置在离地0.1m高的绝缘支架上即可。除电源端口需要进行传导骚扰测试外,信号、通信端口也要进行传导骚扰测试,信号端口的测试方法,相对比较复杂,有两种方法可以测试,即电压法与电流法,测试结果分别与标准中的电流限值与电压限值比较,来确定是否通过测试。
