KA3842B / KA3843B / KA3844B / KA3845B

开关电源控制器

是高性能固定频率电流模式PWM控制器。

最优化的离线DC-DC变换器。

集成电路中，提供一个单步脉冲控制电路，快速自动补偿电路，高增益误差放大器，电流检测比较器和一个高驱动功率MOSFET。

开关电源具有工频变压器所不具备的优点，新型、高效、节能的开关电源代表着稳压电源的发展方向，因为开关电源内部工作于高频率状态，本身的功耗很低，电源效率就可做得较高，一般均可做到80%，甚至接近90%。这样高的效率不是普通工频变压器稳压电源所能比拟的。

开关电源常用的单端或双端输出脉宽调制（PWM），省去了笨重的工频变压器，可制成几瓦至几千瓦的电源。

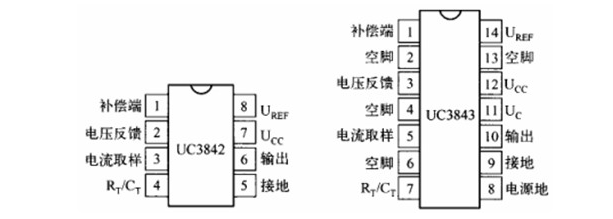

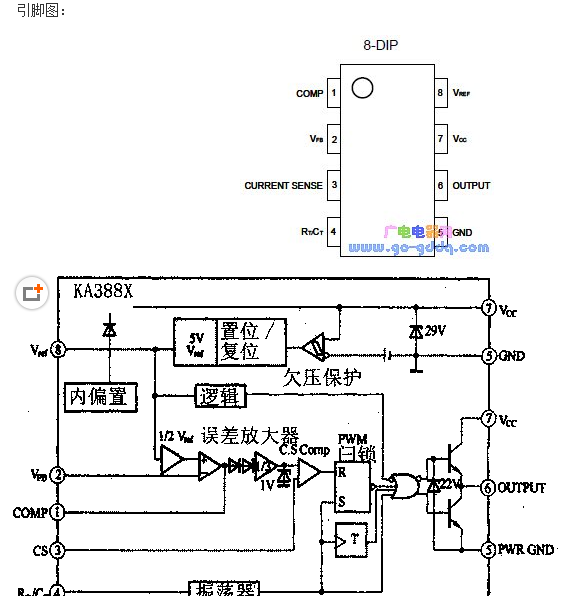

KA3843B各引脚功能简介如下：

①1脚COMP是内部误差放大器的输出端，通常此脚与2脚之间接有反馈网络，以确定误差放大器的增益和频响。

②2脚FEED BACK是反馈电压输入端，此脚与内部误差放大器同向输入端的基准电压(一般为+2.5V)进行比较，产生控制电压，控制脉冲的宽度。

③3脚ISENSE是电流传感端。在外围电路中，在功率开关管(如VMos管)的源极串接一个小阻值的取样电阻，将脉冲变压器的电流转换成电压，此电压送入3 脚，控制脉宽。此外，当电源电压异常时，功率开关管的电流增大，当取样电阻上的电压超过1V时，UC3842就停止输出，有效地保护了功率开关管。

④4脚RT/CT是定时端。锯齿波振荡器外接定时电容C和定时电阻R的公共端。

⑤5脚GND是接地。

 最优化的离线DC-DC变换器

    低静态电流(1mA)

    快速自动补偿电路

    单步脉冲控制电路

    增强负载回馈特性

    断电停滞特性

    双脉冲抑制

    大电流标识输出

    内置能隙参考电压

    500kHz的工作频率

    低Ro过零放大器
