将两个ω进制计数器、一个z进制计数器和适当的门电路设计出能调时调分的数字电子钟,显示采用00小时00分00秒~23小时59分59秒的计时模式。N16S-GT-B-A2

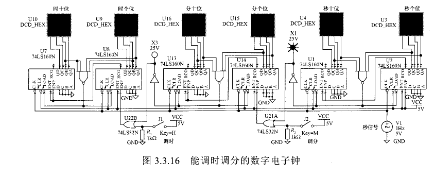

   解 一种可用的方案如图3,3.16所示,其特点有:

   ①6个"160计数器的时钟全用1Hz秒脉冲信号同步控制。

   ②秒计数器的模值为60,其个位的使能端始终处于使能状态。

   ③分计数器的模值为60,其个位使能端由秒计数器的进位信号或“调分”信号来使能。

   ④时计数器的模值为24,其个位使能端由分计数器的进位信号或“调时”信号来使能。

   ⑤ “调分”用开关⒓(热键M),当M键按下,分个位的使能端就为1,使得分计数器按照秒脉冲的频率计数,达到快速“调分”的效果。也可采用其他“调分”方案。

   ⑥ “调时”用开关J1(热键为H),调节原理同“调分”。

   本例为说明原理,给出了内电路:也可用子电路法来设计,但那样内部电路就看不到了。
