DIN状态组合与转速频率的对应关系

发布时间:2018/1/22 22:04:48 访问次数:1318

  相关知识点分析

   由于工艺上的要求,很多生产机械在不同的阶段需要在不同的转速下运行。为方便NAND01GR3B种负载,大多数变频器均提供了多挡频率控制功能。它是通过几个开关的通、断组合来选择不同的运行频率。

   MM440变频器的6个数字输入端口(DIN卜DIN6),可以通过P"01~P"“设置实现多频段控制。每一频段的频率可分别由P1001~P1015参数设置,最多可实现15频段控制。在多频段控制中,电动机的转速方向是由P1001~P1015参数所设置的频率正负决定的。6个数字输入端口,哪一个作为电动机运行、停止控制,哪些作为多段频率控制,是可以由用户任意确定的。一旦确定了某一数字输入端口控制功能,其内部参数的设置值必须与端口的控制功能相对应。例如,用DIN1、DIN2、DIN3、DIN4这四个输入端来选择

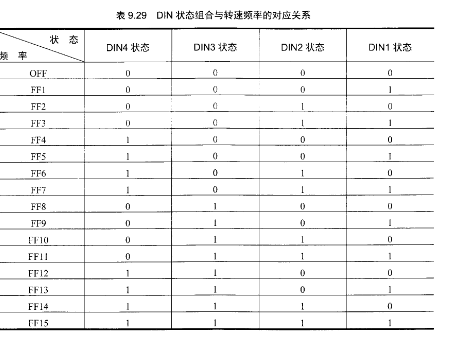

16挡频率,其组合形式如表9,29所示。




  相关知识点分析

   由于工艺上的要求,很多生产机械在不同的阶段需要在不同的转速下运行。为方便NAND01GR3B种负载,大多数变频器均提供了多挡频率控制功能。它是通过几个开关的通、断组合来选择不同的运行频率。

   MM440变频器的6个数字输入端口(DIN卜DIN6),可以通过P"01~P"“设置实现多频段控制。每一频段的频率可分别由P1001~P1015参数设置,最多可实现15频段控制。在多频段控制中,电动机的转速方向是由P1001~P1015参数所设置的频率正负决定的。6个数字输入端口,哪一个作为电动机运行、停止控制,哪些作为多段频率控制,是可以由用户任意确定的。一旦确定了某一数字输入端口控制功能,其内部参数的设置值必须与端口的控制功能相对应。例如,用DIN1、DIN2、DIN3、DIN4这四个输入端来选择

16挡频率,其组合形式如表9,29所示。
