采用色环标识的电阻器
发布时间:2017/9/19 20:56:20 访问次数:454
采用色环标识的电阻器,颜色醒目,标识清晰,不易褪色,从不同角度都能看清阻值和允许误差。 R1BF313871BPGF目前在国际上都广泛采用色标法。

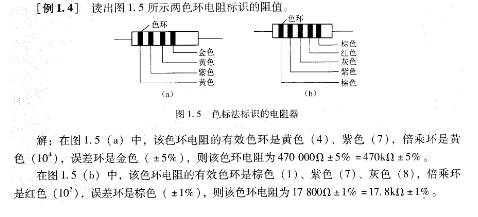

注意:读色环的顺序规定为,更靠近电阻引线的色环为第一环,离电阻引线远一些的色环为最后的环(即误差环);误差环与其他环的间距要大(通常为前几环间距的I。5倍)。若两端色环离电阻两端引线等间距时,可借助于电阻的标称值系列(表1.3)及色环符号规定(表1.5和表1,6)中有效数字与误差的特点来判断.
采用色环标识的电阻器,颜色醒目,标识清晰,不易褪色,从不同角度都能看清阻值和允许误差。 R1BF313871BPGF目前在国际上都广泛采用色标法。
注意:读色环的顺序规定为,更靠近电阻引线的色环为第一环,离电阻引线远一些的色环为最后的环(即误差环);误差环与其他环的间距要大(通常为前几环间距的I。5倍)。若两端色环离电阻两端引线等间距时,可借助于电阻的标称值系列(表1.3)及色环符号规定(表1.5和表1,6)中有效数字与误差的特点来判断.
