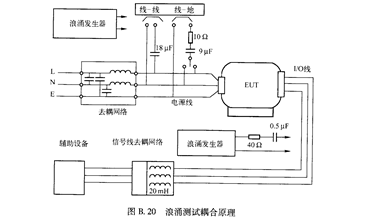

由于浪涌测试的电压和电流波形相对较缓,因此对测试室的配置比较简单。对于电源ISO124U/1K线上的测试,都是通过耦含/去耦网络来完成的。图B.⒛给出了单相电路和信号线的浪涌测试耦合原理。 测试中要注意以下几点:

   (1)测试前务必按照制造商的要求加接保护措施。

   (2)测试速率每分钟1次,不宜太快,以便给保护器件有一个性能恢复的过程。事实上,自然界的雷击现象和开关站大型开关的切换也不可能有非常高的重复率现象存在。

   (3)测试次数,一般正/负极性各做5次。

   (4)测试电压要由低到高逐渐升高,避免试品由于伏安非线性特性出现的假象。另外,要注意测试电压不要超出产品标准的要求,以免带来不必要的损坏,标准中规定的测试严酷度等级见表B4。
