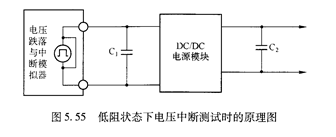

原来,在低阻状态下测试时,电压跌落与中断模拟器的输出内阻呈低阻状态,相当于供SN1304057RSBR电源短路,如图5.55所示。在电压跌落的瞬间,储能电容C1的电压一方面继续给DC/DC电源模块供电,另一方面通过模拟器侧的短路回路进行放电,并且很快被放到零电压。据实际测试C1=绍uF时,这个时间约50灬,远远小于1ms。由于C1向模拟器侧的短路回路的放电时间常数远小于向DC/DC电源模块放电的时间常数,因此即使增加C1的容量(如100uF、200uF等)也没有明显改善测试结果.

   图5.55低阻状态下电压中断测试时的原理图

   在高阻状态下测试时,电压跌落与中断模拟器内阻呈高阻状态,相当于电压源与产品供电电源人口断开,如图5.56所示,在电压中断的瞬间,储能电容C1上的能量只能消耗在DC/DC电源中,储能电容值的增加,会对测试结果产生明显的效果。
