取观察地球星下点两侧±55.4°范围目标,每个通道⒛48采样点,因此相邻轨道图像有8%的重叠率,Q71800020000200视场采样频率绷kHz,重叠率33%,在时序逻辑控制下对通道信号A/D转换。为降低A/D编码速率和从可靠性出发,确保至少有5个通道信号下传,把10个通道分两组,采取两路A/D并联运行方式,10bit量化等级。在图像信息流中插入 空间信号,黑体温度信号、辐冷器、探测器温度、1023级校准信号等,并在形成HR刀输出帧格式时接入帧同步、时间码和末同步,送HR刀发射机实时发送,也可送LDPT记录器记录。

   全球记录延时发送GDPr图像信息处理器

   同样取星下点两侧±55.4°目标,以便与HRPT资料拼接使用,用于中长期天气预报。对扫描帧三取一形成低速率资料,由于受记录容量的限制,只记录4个通道信息,由SOC31CPU作系统逻辑时序和控匍器配以程序存储器、可编程计时器等外围电路,组成软硬件相结合的电路结构,共用一个主频。

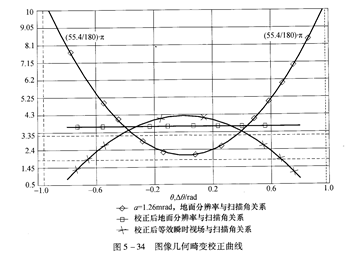

   由于地球曲率的影响,遥感敏感器以恒定瞬时视场匀速扫过地球,地面分辨率随远离星下点而逐渐降低,为此进行图像几何畸变校正。计算地面分辨率随扫描角变化的关系,采用非线性采样线性输出样元坐标变换实现校正,以星下点为中心向两侧逐步增加采样率。其算法根据校正后地面分辨率均值的起伏程度和软件实现上的复杂性,对分区或各区内采样数分配进行平衡,最后确定把地球区分41个区段。地球边缘最高采样周期z。OZI灬,星下点盯。16灬,每个通道1018字,平均地面均匀分辨率为3.1km,明显地提高了GDPT图像的清晰度,校正效果见图5-33。

   由于GDPr电路采用了软硬件相结合的图像信息处理方法,使扫描线中心部分和边缘部分的图像分辨率的均匀性大为提高,达到了.3km。而美国NoAA卫星的GAC资料(即我们的GD凹)中心部分的分辨率为4km,边缘部分的分辨率则达到6km。同样的110.8°扫描角,FY-1C的采样点为1018,而N0AA卫星为⒇9。
