根据外形尺寸进行分类
发布时间:2017/2/19 18:49:46 访问次数:520
当今市场上的LED数码管种类繁多、型号多样,大体可分为如下几类。
(1)根据外形尺寸进行分类
目前,LED数码尚未形成同一的型号标准,一般只由生产厂家自己确定。HCPL-817-50CE小型LED数码管通常是双列直插式,包括0.3in、0.5in、0.8in、lin等多种;而大型数码管则采用的是印制板插入式。
(2)根据显示的位数进行分类
此时,I'ED数码管可分为一位、双位和多位这3类。其中,一位LED数码管就是通常所说的I'ED数码管,而两位以上的数码管通常是将多个单只数码管封装在一起,其优点是结构紧凑,与多只一位数码管相比成本更低(如LC501211S双位LED显示器)。为了减少外部引线数量和降低数码管的功耗,有些型号的LED数码管采用的是动态扫描显示方式;其特点是将各位同一笔段的电极连接在一起、构成一个引出端,并且各位数码管依照一定的顺序轮流发光,当位扫描频率足够高时,人眼是察觉不到闪烁现象的。
(3)根据显示亮度进行分类
此时,I'ED数码管可分为普通亮度、高亮度和超高亮度这3类。其中,普通亮度LED数码管的发光强度Ju≥0.3mcd;高亮度LED数码管的发光强度Ⅰu≥5mc・d、提高了近一个数量级,且高亮度数码管在约1mA电流下即可正常发光。
(4)根据字形结构进行分类
此时,I'ED数码管可分为数码管、符号管2类。其中,符号管所能显示的符号很多,如+、一、→等,“米”字管则可显示运算符号(+、一、×、÷)、A~Z这26个英文字母,因而米字管常被用作单位符号的显示电路之中。
此外,常用的分类方法还有依据共阳或共阴的结构形式进行分类,依据发射光的颜色进行分类等。

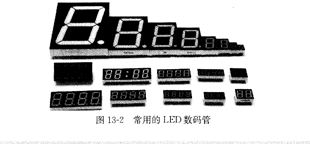

图132是常见I'ED数码管的实物图片。其中包含了O,3in、0,5in和0.8in的单个数码管,能显示多种字符的“米”字管,及双位和四位I'ED数码管。
当今市场上的LED数码管种类繁多、型号多样,大体可分为如下几类。
(1)根据外形尺寸进行分类
目前,LED数码尚未形成同一的型号标准,一般只由生产厂家自己确定。HCPL-817-50CE小型LED数码管通常是双列直插式,包括0.3in、0.5in、0.8in、lin等多种;而大型数码管则采用的是印制板插入式。
(2)根据显示的位数进行分类
此时,I'ED数码管可分为一位、双位和多位这3类。其中,一位LED数码管就是通常所说的I'ED数码管,而两位以上的数码管通常是将多个单只数码管封装在一起,其优点是结构紧凑,与多只一位数码管相比成本更低(如LC501211S双位LED显示器)。为了减少外部引线数量和降低数码管的功耗,有些型号的LED数码管采用的是动态扫描显示方式;其特点是将各位同一笔段的电极连接在一起、构成一个引出端,并且各位数码管依照一定的顺序轮流发光,当位扫描频率足够高时,人眼是察觉不到闪烁现象的。
(3)根据显示亮度进行分类
此时,I'ED数码管可分为普通亮度、高亮度和超高亮度这3类。其中,普通亮度LED数码管的发光强度Ju≥0.3mcd;高亮度LED数码管的发光强度Ⅰu≥5mc・d、提高了近一个数量级,且高亮度数码管在约1mA电流下即可正常发光。
(4)根据字形结构进行分类
此时,I'ED数码管可分为数码管、符号管2类。其中,符号管所能显示的符号很多,如+、一、→等,“米”字管则可显示运算符号(+、一、×、÷)、A~Z这26个英文字母,因而米字管常被用作单位符号的显示电路之中。
此外,常用的分类方法还有依据共阳或共阴的结构形式进行分类,依据发射光的颜色进行分类等。
图132是常见I'ED数码管的实物图片。其中包含了O,3in、0,5in和0.8in的单个数码管,能显示多种字符的“米”字管,及双位和四位I'ED数码管。
