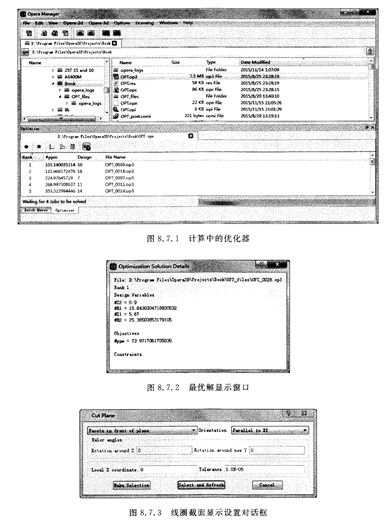

设定好后,单击底部的Export即保存该优化设置文件。单击OK按钮即开始进行优化计算。 NL17SV04XV5T2G此时会在Opera Manager下部的Batch Queue选项卡中看到正在运行和等待运行的各解算文件,在Optimizer选项卡中查看已经找到的最优解的值,并在优化计算结束前不断刷新结果,如图8,7,1所示。

   优化计算过程可能持续几小时甚至几天,取决于解算模型的复杂程度。在计算过程中用户可以单击图8.7.1的停止按钮F蚪随时终止优化,或者单击图8,7.1中的设置修改按钮o:修改优化设置中的一些参量再继续优化。当达到优化结束的条件时,如最大迭代次数时,优化计算停止。此时在Optimizer选项卡中显示最优值,对应的后处理文件OPT0028.

     oP3保存在子目录OPT~盅les内,解的后处理文件个数在之前的优化设置中仅保留最优解Optimal(rank1)only,因此这里只有一个。鼠标右键单击第一个解,即最优解,在弹出的快捷菜单中选择View Full Det茁ls,弹出解的详细内容窗口如图8.7.2所示。

   窗口中显示了该解的各变量值以及目标函数值。关闭该窗口,再次鼠标右键单击第一个解,在快捷菜单中选择Open Databasc,弹出最优解的后处理文件。为了更清楚地显示线圈结构,单击菜单栏命令View,Cut Plane,打开线圈截面显示设置对话框,如图8,7.3所示。
