设置磁场模型

发布时间:2017-1-11 20:40:38 访问次数:477

   解算完成后,解算报告窗口会停止更新内容,这时窗口底部的Post Process按钮可以被单击调出后处理程序,MC74HC4053ADR2但先不要单击,也不要关闭结算报告窗口。返回Modeller创建磁场计算模型。首先单击菜单栏命令Modcl→Delete Modcl Body,主窗口内的模型恢复到可进行几何建模的状态。然后,对原有几何模型选择静态电磁场分析模块,单击菜单栏命令M°del→Analysis T”e→TOSCA M鸲netic。只有当这一命令指定后,以上这些对话框中的一些内容才会显现。接下来完成电磁场分析的相关设置,电磁场模型重建与一般建模过程相似,也是设置电磁场模块计算参数、实体属性、材料特性、边界条件、体特性、对称性等步 骤,其中有些步骤可以根据实际需要省略。

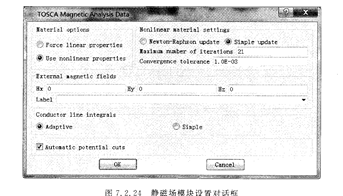

   选择静态电磁场TOSCA Magnetic解算模块后,Model菜单栏的内容会进行相应的调整以显示可用的菜单内容,便于相关参数的设置。单击Modcl→TOSCA Magnetostaticssettings命令弹出如图7.2.24所示的静磁场模块设置对话框,进行TOSCA模块的相关参

数设置。图中左上角区域选择线性或非线性材料设置,如果选择性特性Force hnearproperties,下述关于铁磁材料BH函数中,则只选取第一个点作为线性参数;如果选择非线性Use n。nlil△ear proper0es,那么计算时会根据材料的BH函数进行迭代求解。在对话框右侧选取迭代的参数设置,选择Newtoll Raphson update计算更为准确,但是会更耗时,一般选取Simp1e updatc即可。其他参数一般按照图7.2.24所示的内容输人即可。
