解算报告窗口

发布时间:2017-1-11 20:38:40 访问次数:201

   最后,生成解算数据。MC74HC4053AD方法是单击菜单栏命令Model9Cre扯e Analis Database,弹出如图7.2.22所示的解算数据生成对话框。

   解算数据的文件后缀名为,op3,需要在Database中指定;在生成解算数据文件同时,也会生成同名称的模型数据文件,后缀名.opc。对话框中,Units可以选择标准单位⒊或者CGS等,这里选择的单位即为模型中几何坐标的单位,关于CGS单位可参照ReferenceBook或自寻相关资料;体单位类型Element type及面单元类型Surface element type一般 选择linear即可,其他mixed或者cuwed选项使单元类型包含二次单元,即有限元单元内的形函数是非线性且是二次曲线形式的,这类单元计算精度更高些但是计算更加耗时;对话框中的下部分窗框输人相关注释。

   单击Prepare and Sol次按钮后,Opera3D会生成解算文件,然后自动调用解算程序对其进行解算。解算完成后生成后处理文件,覆盖原解算文件,即与解算文件同名。如果单击OK按钮,只生成解算数据文件,供今后需要时再进行解算(在Opera Manager中,鼠标右键单击该解算数据文件,在弹出的快捷菜单中选择Solve解算)。模型数据文仵。opc生成后,今后便可以直接打开,进行如上的几何模型创建、解算模块设置、网格划分生成等操作,从而调整或改进模型。

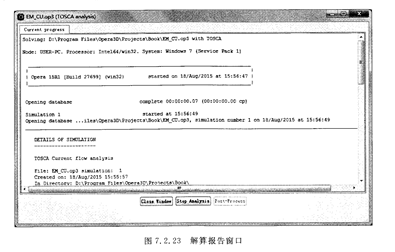

   单击Prepare and№lve按钮后(如果弹出一个提示对话框,单击Yes按钮继续即可),Opera3D会弹出解算报告窗口,如图7.2.23所示。窗口内动态显示解算时间、迭代步骤和计算误差等解算信息,供读者参考。这些解算报告会自动保存在同目录下的.res文件中。解算报告窗口可以在0pera Mallager里设置是否显示。
