实体变形设置对话框

发布时间:2017-1-11 19:59:16 访问次数:111

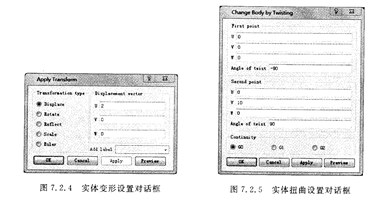

   通电导线沿y轴扭转,扭转半径为2cm,因此需要将该圆柱体水平移动2cm。 MC74HC08AD双击选中该圆柱体使其高亮,然后在主窗口中单击鼠标右键,在弹出的快捷菜单中选择变形命令Transform,弹出如图7.2.4所示实体变形设置对话框。

   该对话框用于对几何实体进行平移Dlsplace、旋转Rotate、映射Renect,缩放Scale、Euler转角等设置操作。在对话框左侧选择各类变形类别,本例选择平移Dlsplace,然后在右侧输入平移的三维坐标参数。单击Pre访ew按钮可以预览主窗口中模型的变化情况,单击OK按钮返回主窗口。

   然后,再次双击选中该圆柱体使其高亮,在主窗口中单击鼠标右键,在弹出的快捷菜单中选择Morphing9Twist用于对该圆柱体进行扭转,弹出如图7.2.5所示的实体扭曲设置对话框。

   该对话框用于设置将某个实体沿着由两个端点定义的线段进行扭转,两个端点由Rrstpoint和Se∞nd p°int的直角坐标值U,V,W定义,并给定在两个端点处的扭转角度Angleof twist;最后定义扭转曲线的连续性Continuity,G0,G1,G2分别为零阶、一阶或二阶连续。单击OK按钮返回主窗口,如图7,2.6所不。
