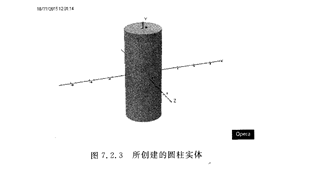

对话框中,Name用于自定义该圆柱实体的名称,这里采用默认即可。任何一MC74ACT374DWR2类圆柱体均需要指定其上底圆心Center of top和下底圆心Center of bottom的直角坐标值,这里设y轴方向为圆柱的中心轴线;本例中,空心圆柱体类别选择Tube,同时定义其外圆半径Radius及径向厚度Thickness,而内半径由外半径减去径向厚度Thickness算出;Make llsided p0sm,Number of sides选项代表将该圆柱体(或圆锥等)的改为″边形,但如果″为2,则代表只是为了网格划分之便而将该圆柱体进行1/2剖分;Data storage leVel设置材料特性的级别,级别越高,当两种材料所在的几何模型相交后,相交区域的材料特性将采用级别最高者;MateⅡal为该材料的名称,在后续步骤中才会对其具体指定材料参数,这里材料名称取Cu。单击oK按钮,主窗口如图7,2,3所示。
