交流电磁场模型中导入坐标并导出体功率密度

发布时间:2017-1-10 21:25:40 访问次数:172

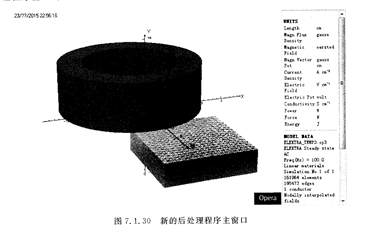

   在Opera Manager中双击打开之前生成的稳态时变电磁场模型的后处理文件ELEKTRA~TEMPO.op3,或者在之前的解算报告窗口中单击Post Process,MC14011BDR2G弹出一个新的后处理程序窗口,如图7,1,30所示。

    主窗口仅显示了铜板实体和导体线圈,其中有限元铜板实体显示了1/4模型。主窗口右侧为默认的场值单位和解算信息。下面将该铜板实体的体功率密度输出到文件。将刚才生成的温度场模型中有限元中点的直角坐标导人电磁场模型,得到该直角坐标对应的体功率密度,并输出到含有该直接坐标和对应该坐标的体功率密度的文件。该过程通过单击菜单栏命令Table→Pr°cess Tablc File→Calculate Fields and Save in another Table File,弹出如图7,1,31所示处理表格文件对话框。
