温度场模型导出坐标

发布时间:2017-1-10 21:22:54 访问次数:190

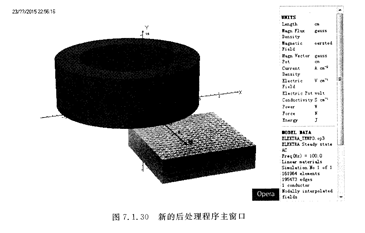

    在Opera Manager中双击打开刚生成的温度场解算数据TEMPO_ELEKTRA.op3文件,MC14011BD或者单击Opelca Manager工具栏中的Post Processor后处理程序按钮,再在后处理程序中打开TEMPO_ELEKTRA,op3文件。打开该文件后,弹出警示对话框提示该解算数据还没有求解,单击OK按钮,后处理程序主窗口如图7.1.29所示。



   主窗口仅显示了铜板实体,且默认显示了1/4模型,主窗口右侧为默认的场值单位和解算信息。下面将该铜板实体的所有有限单元的直角坐标输出到文件。单击菜单栏命令Table9⒍eate Table File→All Element Centroids,然后在弹出的窗口中输入自定义文件

名,如Coord,table(默认后缀名table)。该命令将得到解算数据中所有实体的有限单元中心点的直角坐标,并输出该文件,该文件可以直接以文本文件打开进行查看:

   其中第1行第1个数字为数据个数,即有限单元的个数;第2行至第3行为数据含义及单位;第6行至最后为具体数据,每一行为3个直角坐标系值。无须对该文件进行修改,关闭文件。
