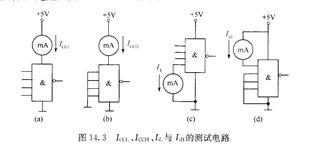

(1)低电平输出电源电流廴L和高电平输出电源电流rcst)H。与非门处于不同的工作状态,电源提供的电流是不同的。kL是指所有输人端悬空、输出端空载时, MSL2010-IN电源提供器件的电流。通常它们的大小标志着器件静态功耗的大小。器件最大的功耗为Pω'=⒕r rasL。器件手册中提供的电源电流和功耗值是指整个器件总的电源电流和总的功耗.测试电路如图14,3(a)、(b)所示。

   注意:TTI'电路对电源电压要求较严,电源电压yccx只允许在+5V±10%范围内工作,超过5,5V将损坏器件,低于4,5V器件的逻辑功能将不正常。

   (2)低电平输人电流与高电平输人电流riH。rL是指被测输入端接地、其余输人端悬空时,由被测输人端流出的电流值。在多级门电路中,IⅡ'相当于前级门输出低电平时后级向前级门灌入的电流,因此,rⅡ'关系到前级门的灌负载能力,即直接影响前级门电路带负载的个数,因此希望riL小一些。

   rm是指被测输人端接高电平、其余输人端接地时,流人被测输人端的电流值。在多级门电路中,它相当于前级门输出高电平时前级门的拉负载的电流,其大小关系到前级门的拉电流负载能力,希望riH小一些。由于凡H较小,难以测量,一般免于测试。
