时间测量

发布时间:2016/11/30 21:12:42 访问次数:663

   用XJz1241型双踪示波器测量各种信号的时间参数,方法简便,读数较精确,因为XJZI241型双踪示波器的示波管采用了内刻度,且荧光屏X方向上每dv的扫描速度是定量的,IC61LV256-12T通常测量步骤如下。

   (1)调节有关控制件使显示波形稳定,将“'山v”开关置于适当挡级ydiv(b为扫描开关刻线所对准的数字,扫描微调旋钮应置于校准位置,即顺时针方向旋到底)。

   (2)借助刻度可读出被测波形上所需测定P、Q两点之间的距离D(diⅤ).

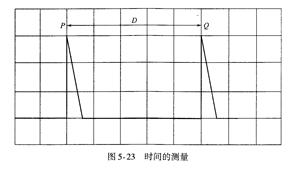

   (3)被测两点之间的时间间隔为D×b,如图5-23所示。

   (4)测量时基如扩展置于“×5”位置,则测得的时间间隔为D×8÷5。




   用XJz1241型双踪示波器测量各种信号的时间参数,方法简便,读数较精确,因为XJZI241型双踪示波器的示波管采用了内刻度,且荧光屏X方向上每dv的扫描速度是定量的,IC61LV256-12T通常测量步骤如下。

   (1)调节有关控制件使显示波形稳定,将“'山v”开关置于适当挡级ydiv(b为扫描开关刻线所对准的数字,扫描微调旋钮应置于校准位置,即顺时针方向旋到底)。

   (2)借助刻度可读出被测波形上所需测定P、Q两点之间的距离D(diⅤ).

   (3)被测两点之间的时间间隔为D×b,如图5-23所示。

   (4)测量时基如扩展置于“×5”位置,则测得的时间间隔为D×8÷5。
