总线分支连接

发布时间:2016/4/27 22:35:34 访问次数:1443

   有时候要把一个位宽比较大的总线与位宽比较小的总线相连接,如图8-41所示,BB2器件的输出Q[0..7]是一个8位的总线,将其分成两个4位的总线分别与M1和M2相连,按照起始值对准原则,X[0..3]与M1的D[0..3]相连接,X[4..7]与M2的D相连接。

   总线网络连接应用

   当总线起始值和宽度一样,且总线上没有其他分立元器件相连接时,总线标号可以省略,如图8-42所示。图中A[O]和B[O]相连,A[l]和B[l]相连,其余依此类推。

   图8-41  总线分接    图8-42起始值和宽度相等的总线相连

    当总线起始值和宽度一样,且总线上有其他分立元器件相连接时,总线标号不能省略。如图8-43 (a)所示,总线不能自动分配总线标号,因此电阻没有连接到总线上,这是在使用总线标注时常见的错误。如图8-43 (b)所示,当总线标注了X[4..7]后,A[O]与B[O]和X[4]相连接,A[l]与B[l]和X[5]相连接……电阻就与A[O]、B[O]和X[4]连接在一起了。

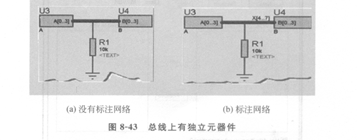

   图8-43  总线上有独立元器件



   下面介绍一个总线标注综合应用的例子。

   如下:

   A[O]、B[O]、C[3]、Zl0相连接;

   A[l]、B[l]、C[4]、Zll相连接;

   A[2]、B[2]、C[5]、212桕连接;

   A[3]、B[3]、C[6]、213相连接;

   C[7]、214相连接;

   C[8]、215相连接;

   C[9]、216相连接;


   有时候要把一个位宽比较大的总线与位宽比较小的总线相连接,如图8-41所示,BB2器件的输出Q[0..7]是一个8位的总线,将其分成两个4位的总线分别与M1和M2相连,按照起始值对准原则,X[0..3]与M1的D[0..3]相连接,X[4..7]与M2的D相连接。

   总线网络连接应用

   当总线起始值和宽度一样,且总线上没有其他分立元器件相连接时,总线标号可以省略,如图8-42所示。图中A[O]和B[O]相连,A[l]和B[l]相连,其余依此类推。

   图8-41  总线分接    图8-42起始值和宽度相等的总线相连

    当总线起始值和宽度一样,且总线上有其他分立元器件相连接时,总线标号不能省略。如图8-43 (a)所示,总线不能自动分配总线标号,因此电阻没有连接到总线上,这是在使用总线标注时常见的错误。如图8-43 (b)所示,当总线标注了X[4..7]后,A[O]与B[O]和X[4]相连接,A[l]与B[l]和X[5]相连接……电阻就与A[O]、B[O]和X[4]连接在一起了。

   图8-43  总线上有独立元器件



   下面介绍一个总线标注综合应用的例子。

   如下:

   A[O]、B[O]、C[3]、Zl0相连接;

   A[l]、B[l]、C[4]、Zll相连接;

   A[2]、B[2]、C[5]、212桕连接;

   A[3]、B[3]、C[6]、213相连接;

   C[7]、214相连接;

   C[8]、215相连接;

   C[9]、216相连接;
