1)定子三相绕组中通人直流电

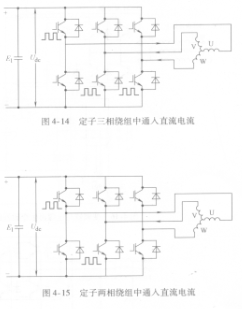

流，如图4-14所示，D2F-01F2这时6个IGBT中应只有3个处于工作状态，3个应位于不同桥臂不同侧，即不能均为上管或下管，其余3个一直处于关断状态。触发信号的占空比可以根据调制度进行调节。

   2)定子两相绕组中通人直流电流，如图4. 15所示，这时只有两个位于不同桥臂不同侧的IGBT处于工作状态，萁余都处于关断状态。

   3)不论上述何种电路都存在当定子绕组中通人直流电流的方向与定子原来的电流方向相反，导致发生较大的d//dt的问题，这时可能产生冲击电流，出现过电流保护跳闸现象，解决方法是记下通入的电压相位，通过软件方法，使通人电流前、后的电流方向一致，这是必须的。
