速度方向的判别

发布时间:2015/5/14 21:57:40 访问次数:1062

   激光测速需要确定流速的大小和方向,从前面三种光路模式的过程可以看出,HFA15TB60PBF如果在光检测器光敏表面上混频的两束光在测点发生散射前频率相同,即采用零差法,只能确定流速分量的大小,而不能测量运动方向。为了判别流速方向,可以使入射到测点的两束光之一产生频移fs,且fs》fD。运用外差技术,多普勒频移载在频率高的副载波上,就可以区分运动方向的正负。

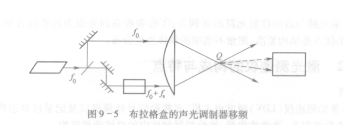

   应用旋转光栅、声光调制、电光调制、塞曼效应等方法均可产生频移。例如声光效应移频,声光调制原理在第2章调制器件中已叔述。氦一氖激光器发出的厶=4. 74×l014 Hz激光,经过声光调制器件布拉格盒的激光频移fs=4.O×107Hz,则这两光束射到颗粒上的两散射光在检测器上的频差为fs±fD,根据频差大于或者小于fs,则可判断方向(图9-5)。



   以上只介绍了流速在某个特定方向上的速度分量判定,改变测点处入射光的空间方位,或者改变光学收集器能收集的散射光束空间方位,虽然也可测量另一个方向上的速度分量,但不能同时进行二维或三维多普勒测速。下面介绍双光束一双散射模式中两种应用最广的二维激光测速光路。


   激光测速需要确定流速的大小和方向,从前面三种光路模式的过程可以看出,HFA15TB60PBF如果在光检测器光敏表面上混频的两束光在测点发生散射前频率相同,即采用零差法,只能确定流速分量的大小,而不能测量运动方向。为了判别流速方向,可以使入射到测点的两束光之一产生频移fs,且fs》fD。运用外差技术,多普勒频移载在频率高的副载波上,就可以区分运动方向的正负。

   应用旋转光栅、声光调制、电光调制、塞曼效应等方法均可产生频移。例如声光效应移频,声光调制原理在第2章调制器件中已叔述。氦一氖激光器发出的厶=4. 74×l014 Hz激光,经过声光调制器件布拉格盒的激光频移fs=4.O×107Hz,则这两光束射到颗粒上的两散射光在检测器上的频差为fs±fD,根据频差大于或者小于fs,则可判断方向(图9-5)。



   以上只介绍了流速在某个特定方向上的速度分量判定,改变测点处入射光的空间方位,或者改变光学收集器能收集的散射光束空间方位,虽然也可测量另一个方向上的速度分量,但不能同时进行二维或三维多普勒测速。下面介绍双光束一双散射模式中两种应用最广的二维激光测速光路。
