DALI协议的指令信息
发布时间:2015/3/31 19:32:41 访问次数:2432
DALI揩令信息包含地址信息和调光信息。
(1)地址信息。DALI协议允许多种指令, N01L083WC2AN2-55I地址部分决定信息是控制哪一个DALI模块,所有的模块都执行带有广播式地址的指令。
①单独控制某个从控单元的个体地址:编址形式为“OAAAAAAS”,其中“AAAAAA”是地址位,编址范围是0~63,可控制64个不同地址,称为短地址。
②成组控制的组地址指令:编址形式为“100AAAAS”,其中“AAAA”是地址位,编址范围是0~15,最多可进行16组成组控制。
③广播指令:编址形式为“1111111S",对所控制的所有从控单元的统一指令。
④专用指令:可进行特殊的命令,编码形式为“101CCCCS”,其中“CCCC”为指令代码。
每个标准的DALI电子镇流器都能响应1个短地址、16个组地址和广播指令,8位地址结构为“YAAAAAAS”。Y为短地址和组地址/广播指令的标志位:Y=O表示为短地址;Y=l则为组地址或广播指令。S为选择标志位:S=O表示后面的是调光等级值;S=l表示后面的是指令。A表示具体的地址位。指令的地址字节有多种形式,如表6-1所示。

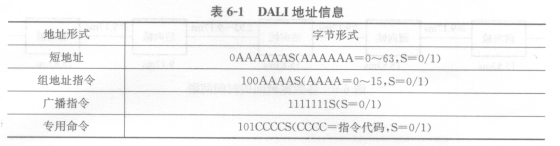

表6-1 DALI地址信息
DALI揩令信息包含地址信息和调光信息。
(1)地址信息。DALI协议允许多种指令, N01L083WC2AN2-55I地址部分决定信息是控制哪一个DALI模块,所有的模块都执行带有广播式地址的指令。
①单独控制某个从控单元的个体地址:编址形式为“OAAAAAAS”,其中“AAAAAA”是地址位,编址范围是0~63,可控制64个不同地址,称为短地址。
②成组控制的组地址指令:编址形式为“100AAAAS”,其中“AAAA”是地址位,编址范围是0~15,最多可进行16组成组控制。
③广播指令:编址形式为“1111111S",对所控制的所有从控单元的统一指令。
④专用指令:可进行特殊的命令,编码形式为“101CCCCS”,其中“CCCC”为指令代码。
每个标准的DALI电子镇流器都能响应1个短地址、16个组地址和广播指令,8位地址结构为“YAAAAAAS”。Y为短地址和组地址/广播指令的标志位:Y=O表示为短地址;Y=l则为组地址或广播指令。S为选择标志位:S=O表示后面的是调光等级值;S=l表示后面的是指令。A表示具体的地址位。指令的地址字节有多种形式,如表6-1所示。
表6-1 DALI地址信息
