SKY1224xSPDT开关,最新产品发布

发布时间:2019/5/14 15:09:00 访问次数:71 发布企业:深圳市和谐世家电子有限公司

Skyworks Solutions Inc. SKY1224x SPDT开关

Skyworks Solutions Inc. SKY1224x SPDT开关是紧凑型集成式高功率单刀双掷(SPDT)开关,带有用于TD-LTE应用的驱动电路。这些开关采用单5V电源供电,开关采用单一控制电压(0V至3V)。SKY1224x开关具有低TX / RX插入损耗,高隔离度和直流功耗,并且只需极少的外部元件,从而实现更小的PCB占位面积。

SPDT开关为SKY12241-492LF开关提供50W功率处理,为SKY12242-492LF开关提供100W功率处理。这些RF开关采用20引脚四方扁平无引线(QFN)封装,尺寸为5mm x 5mm。典型应用包括TDD 2G / 3G / 4G LTE系统,有源天线阵列以及用于微蜂窝和宏蜂窝基站的高功率开关。

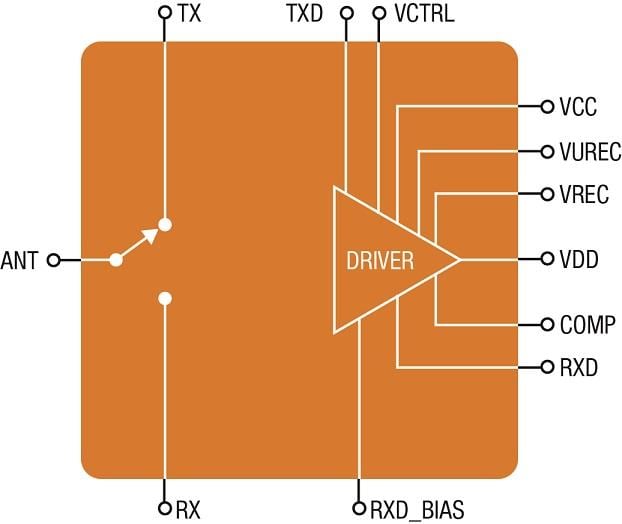

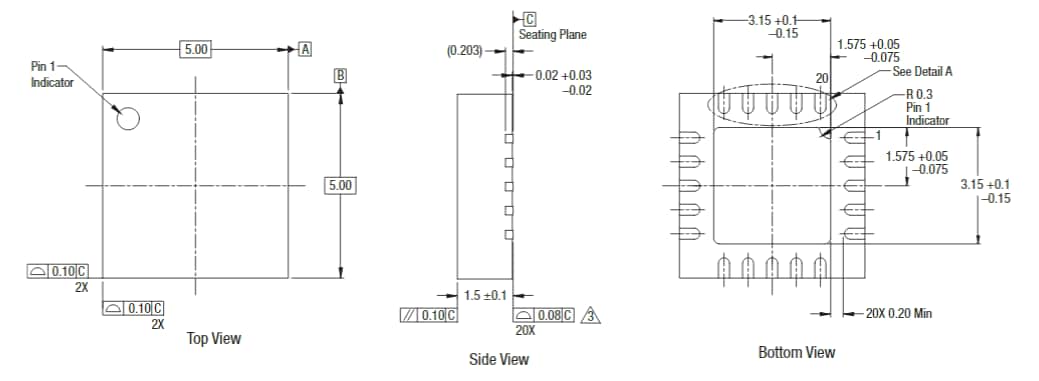

特征 紧凑的集成式大功率开关,带有驱动电路 PCB占地面积小,外部元件极少 需要单5V直流电源和0V至3V逻辑控制 0.29dB / 0.52dB低TX / RX插入损耗@ 2.6GHz @ 2.6GHz时,51dB高TX至RX隔离 采用20引脚QFN无铅封装 尺寸为5mm x 5mm 应用 TDD 2G / 3G / 4G LTE系统 用于微蜂窝和宏蜂窝基站的高功率开关 有源天线阵列 SKY1224X开关框图 框图 -  Skyworks Solutions Inc. SKY1224x SPDT开关 SKY1224X开关尺寸 机械制图 -  Skyworks Solutions Inc. SKY1224x SPDT开关 相关工具
