TexasInstrumentsTVS220122V双向浪涌保护器件

发布时间:2019/5/14 15:01:00 访问次数:77 发布企业:深圳市和谐世家电子有限公司

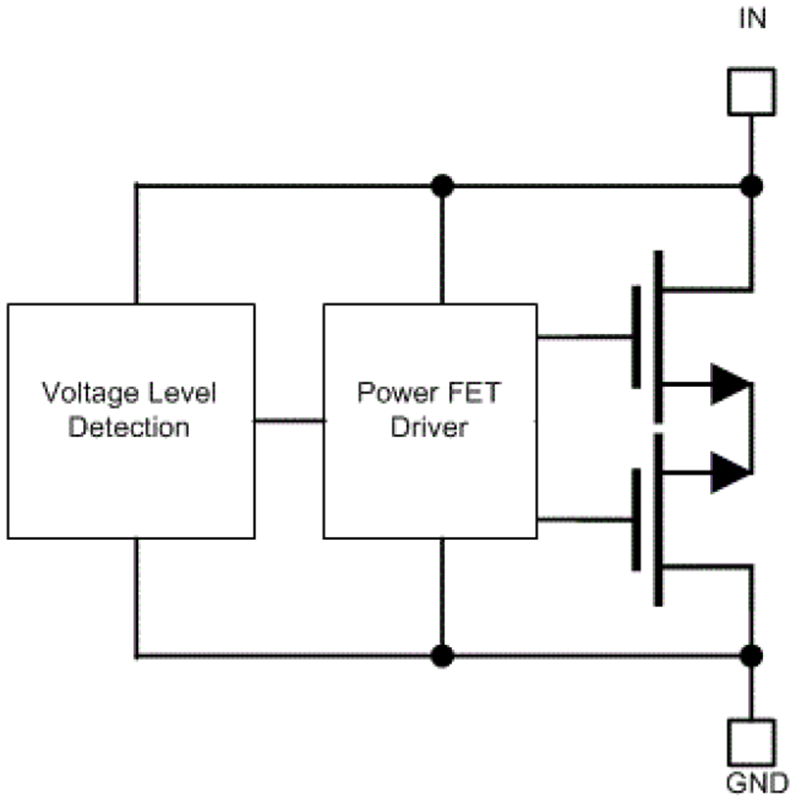

Texas Instruments TVS2201 22V双向浪涌保护器件 Texas Instruments TVS2201 22V双向浪涌保护器件可将高达30A的IEC 61000-4-5故障电流进行分流,以保护系统免受高功率瞬态冲击或雷击。该器件可通过42Ω阻抗进行耦合的方式承受1kV的IEC 61000-4-5开路电压,满足常见的工业信号线路EMC要求。TVS2201使用反馈机制确保在故障期间发挥精确的平缓钳位能力,使系统接触电压始终低于传统TVS二极管。精确的电压调节允许设计人员放心地选择具有较低电压容差的系统组件,从而能够在不影响可靠性的情况下降低系统成本和复杂度。TVS2201具有±22V的工作电压范围,可在需要反向接线情形防护的系统中运行。 FEATURES 保护特性符合针对工业信号线路的1kV、42Ω IEC 61000-4-5浪涌测试要求 双向极性可针对双极信号传输或误接线情形提供保护 30A 8/20μs浪涌电流下的钳位电压为29.6V 关态电压:±22V 小型3mm×3mm2SON封装 在125°C时,可耐受超过5,000次的30A 8/20μs浪涌电流的重复冲击 强大的浪涌保护 IEC 61000-4-5 (8/20μs): 30A IEC 61643-321 (10/1000 μs): 4A 低漏电流 27°C时典型值为2nA 85°C时最大值为330nA 低电容:62pF 一体化4级IEC 61000-4-2 ESD保护 应用 工业传感器I/O PLC I/O模块 模拟输入 家用电器 医疗设备 USB Type-C VBUS保护 功能框图 Block Diagram - Texas Instruments TVS2201 22V双向浪涌保护器件
