TexasInstrumentsUCC2154x双通道栅极驱动器,最新产品发布

发布时间:2019/5/14 12:04:00 访问次数:73 发布企业:深圳市和谐世家电子有限公司

Texas Instruments UCC2154x双通道栅极驱动器 Texas Instruments UCC2154x双通道栅极驱动器是一款隔离式栅极驱动器,灌/拉峰值电流高达4A/6A,用于驱动功率MOSFET、IGBT和GaN晶体管。UCC21540采用DWK封装,还具有3.3mm最小通道间距,从而实现更高总线电压。UCC2154x可配置为两个低侧驱动器、两个高侧驱动器或半桥驱动器。通过一个5.7kVRMS隔离栅将输入侧与两个输出驱动器隔离,共模瞬态抗扰度 (CMTI) 的最小值为100V/ns。

保护功能包括电阻可编程停滞时间、禁用功能(同时关断两个输出)以及集成式突波消除滤波器(抑制小于5ns的输入瞬变)。它还具有负电压处理能力,输入和输出引脚上高达-2V尖峰,持续200ns。所有电源均具有UVLO保护功能。

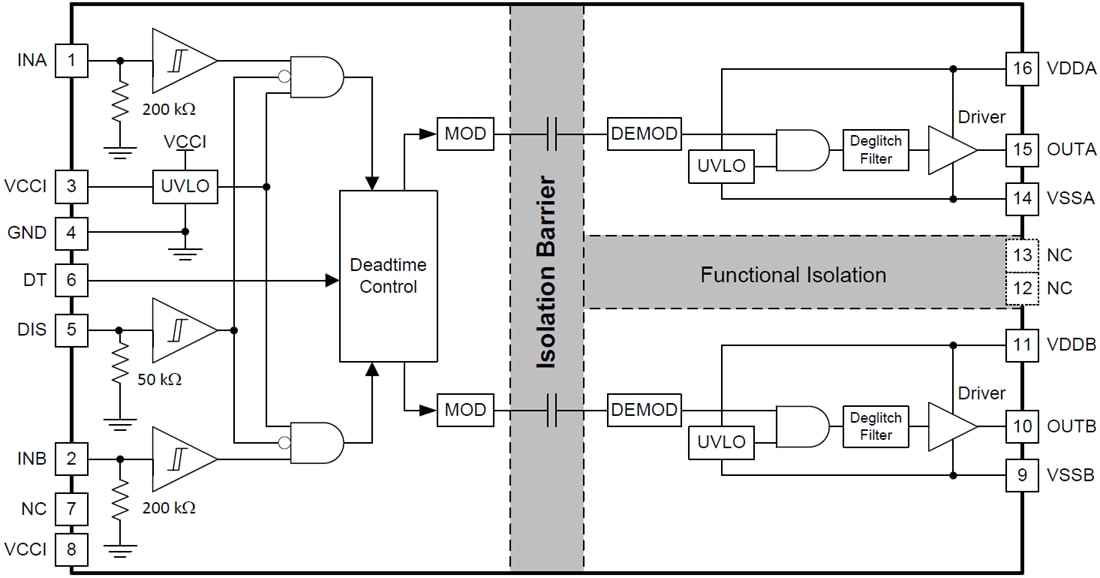

FEATURES 通用:双低侧、双高侧或半桥驱动器 宽体封装选项 DW SOIC-16:引脚-2-引脚至UCC21520 DWK SOIC-14:3.3mm通道-2-通道间距 共模瞬态抗扰度 (CMTI) 大于100V/ns 高达4A拉电流峰值,6A灌电流峰值输出 3V至5.5V输入VCCI范围 高达18V VDD输出驱动电源 8V VDDUVLO 开关参数 28ns典型传播延迟 10ns最小脉冲宽度 5ns最大延迟匹配 5.5ns最大脉宽失真 电阻器可编程死区时间 TTL和CMOS兼容输入 集成突波消除滤波器 I/O耐受 - 2V,持续200ns 隔离栅寿命 > 40年 浪涌抗扰度高达12.8kVPK 输出时主动下拉保护 安全相关认证(既定): 8000VPK增强型隔离,符合DIN V VDE V 0884-11:2017-01和DIN EN 61010-1 符合UL 1577标准且长达一分钟的5700VRMS隔离 通过GB4943.1-2011 CQC认证 应用 直流转交流和直流转直流电源中的隔离式转换器 服务器、电信、IT和工业基础设施 电机驱动器和太阳能逆变器 HEV和EV电池充电器 工业运输 不间断电源 (UPS) 功能框图 Block Diagram - Texas Instruments UCC2154x双通道栅极驱动器
