LED120212通道LED驱动器,最新产品出炉,欢迎咨询

发布时间:2019/5/13 10:55:00 访问次数:68 发布企业:深圳市和谐世家电子有限公司

STMicroelectronics LED1202 12通道LED驱动器 STMicroelectronics LED1202 12通道LED驱动器可确保5V输出能力,各通道能够提供高达20mA的电流。8位模拟和12位数字调光控制通过输出电流分别调节每个通道。通过较长的开启和关闭时间改善了系统的低噪声发生性能。另外,相移功能有助于降低浪涌电流。内部寄存器可以存储8种模式,用于自动排序且无需MCU干预。

LED1202驱动器支持的模式序列还可针对持续时间和重复次数进行配置。该器件还为多器件应用中的共享定时同步提供了一个公共时钟域。LED1202的其他特性还包括热关断和LED开路检测。

LED1202 I2C接口基于快速模式规范,工作频率高达400kHz。理论而言,仅使用两个配置引脚 (A0/A1) 即可实现8个I2C地址。LED1202采用两种封装:倒装芯片20封装,尺寸为1.71mm x 2.16mm x 0.5mm,具有20个焊球和0.4mm间距;QFN20 3x3封装,尺寸为3mm x 3mm x 0.6mm,具有0.5mm间距。

FEATURES 电源电压范围:2.6V至5V 单LED有12个通道 每通道20mA电流能力 电流匹配:16mA时1%(典型值),2.5mA时2%(典型值) 1.8V兼容I2C控制接口 8位模拟调光单独控制 12位本地PWM分辨率 8种可编程模式 可编程模式序列 针对多器件应用的同步功能 通道间相移 LED开路检测 过热保护 8个可配置的I2C从地址和全局地址 故障标记引脚 应用 用于以下领域的RGB LED照明、淡入和淡出呼吸效果、指示灯: 可穿戴电子产品 电池供电装置 便携式产品配件 评估模块 STEVAL-LLL007V1评估套件 STMicroelectronics STEVAL-LLL007V1评估套件

配置用于评估LED1202驱动器的运行情况。

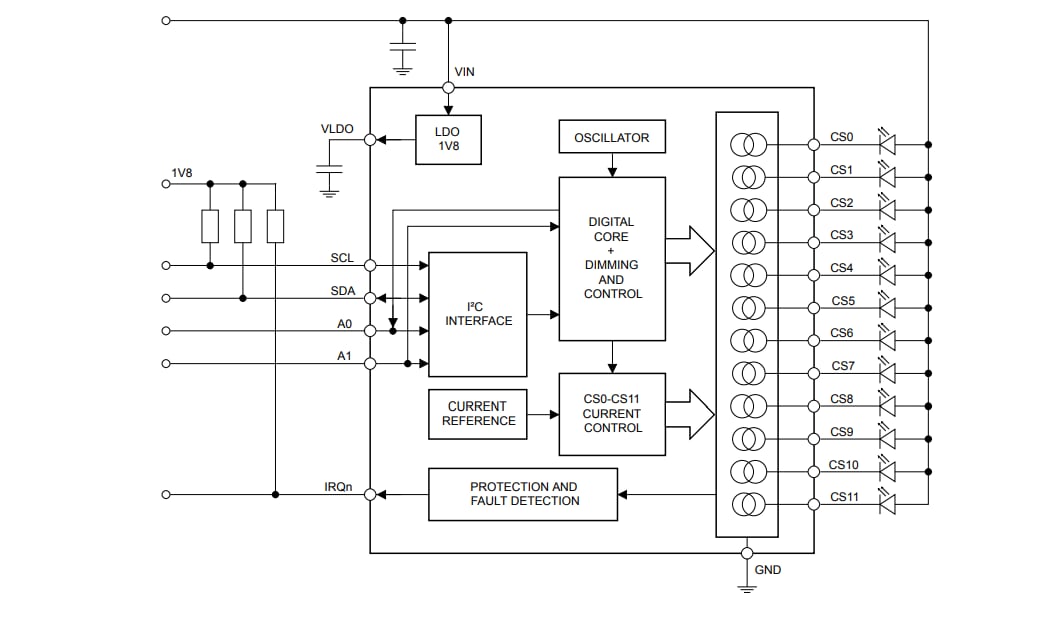

框图 Block Diagram - STMicroelectronics LED1202 12通道LED驱动器
